エアフローウィンドウとダブルスキンの違い｜室内空気を流す窓・外気を流す窓

エアフローウィンドウとは、ブラインドを内蔵した二重のガラスの間に室内空気を流し、窓まわりの熱を運び去る窓です。

窓下部から室内空気を吸い込み、ガラスの間を上へ通して、窓上部から天井内へ排気します。

これにより、ブラインドや窓面で生じた熱を空気がすくい取り、窓際（ペリメーターゾーン）の熱負荷を軽減します。よく似た名前の「ダブルスキン」とは、間に流すのが室内空気か外気かで性格が分かれます。

エアフローウィンドウはどんな仕組みか

二重のガラス（二重サッシ）の間に通気層をつくり、そこへ送風ファンで室内空気を通します。

流れの向きは、窓下部から吸い込み、上昇させ、窓上部から天井内（還気側）へ抜く形が基本です。

ブラインドはこの通気層の中に置きます。ブラインドが受けた日射熱は、流れる空気とともに排気側へ運ばれるため、室内側へ伝わりにくくなります。結果として、窓まわりの温熱環境が整い、ペリメーターゾーンの熱負荷が下がります。

ダブルスキンとはどう違うのか

ダブルスキンは、外壁の一部または全部をガラスの二重構造にし、その間に外気を通す方式です。

中間層の空気を温度差換気で上へ逃がし、熱負荷を下げるとともに、窓面温度の上昇によるほてりを防ぎます。

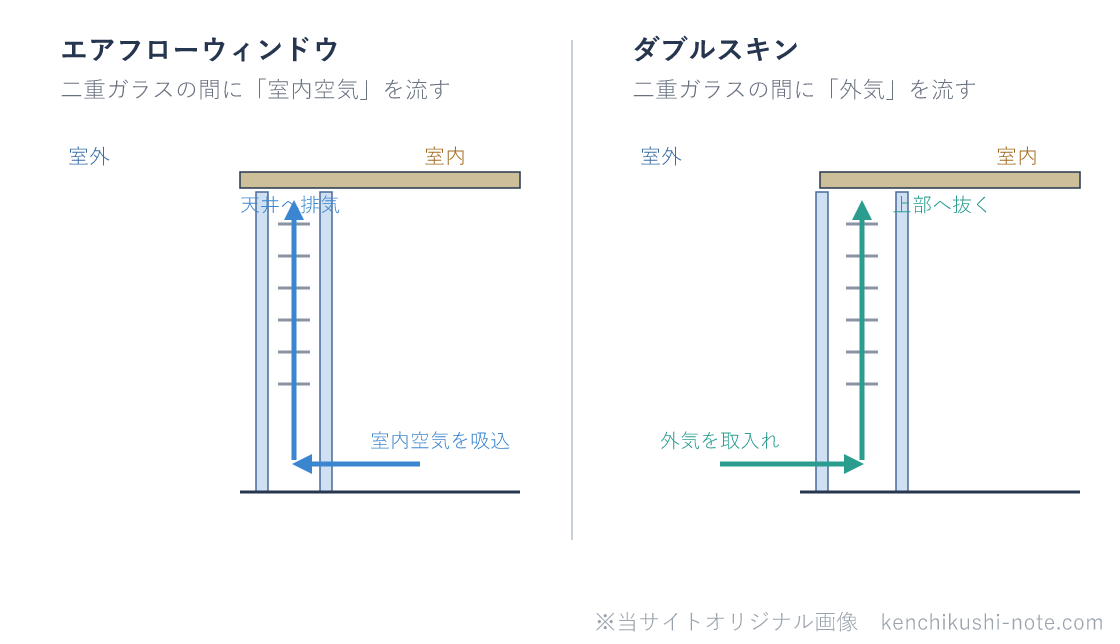

つまり、間を流れるのがエアフローウィンドウは室内空気、ダブルスキンは外気です。ここが見分けの軸になります。

どちらも空調と組み合わせて窓際の負荷を抑える点は共通です。違いは「室内空気を流す窓」か「外気を流す外皮」かです。

試験ではどう問われるか

一級建築士 環境・設備では、定義そのものと、似た用語との取り違えが問われます。問題文は建築技術教育普及センターの公式PDFで確認できます。

覚え方

• エアフロー＝室内空気を流す窓。下から吸って上から天井内へ排気。
• ダブルスキン＝外気を流す二重外皮。温度差換気でほてりを防ぐ。
• 見分けるのは「間に流すのが室内空気か外気か」の一点。

理解度チェック

まとめ

エアフローウィンドウは室内空気を流す窓、ダブルスキンは外気を流す二重外皮です。どちらも窓際の熱負荷を抑えますが、間を流れる空気が違います。試験では、この空気の取り違えと、定義のすり替えに注意します。
