表面結露と内部結露の違い（露点温度・防湿層は室内側）｜一級建築士 環境・設備

結露は、空気が冷やされて含みきれなくなった水蒸気が水になる現象で、その境目の温度が露点温度です。発生する場所で表面結露と内部結露に分かれ、対策が変わります。伝熱・断熱の全体は伝熱・断熱・結露のまとめにあります。

表面結露と内部結露はどう違うのか

表面結露は表面温度＜露点で起こり、内部結露は壁の中で水蒸気が凝縮します。表面結露は見えて対処しやすいですが、内部結露は見えず、放置すると断熱材の劣化や構造材の腐朽につながります。

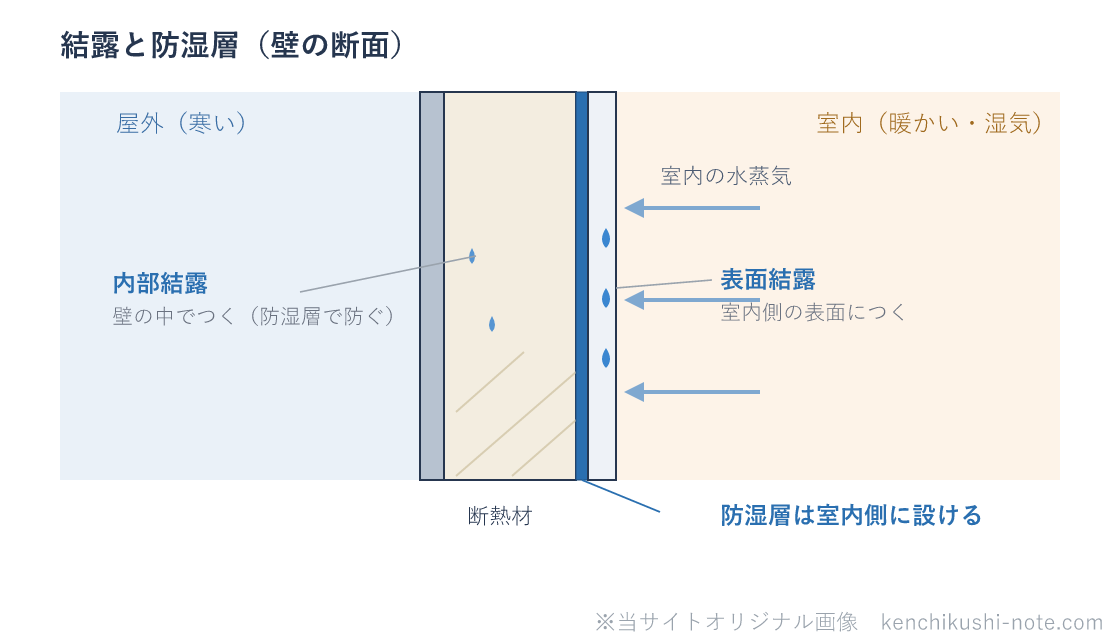

内部結露を防ぐ防湿層は「室内側」

冬は、室内のほうが屋外より水蒸気が多い状態です。だから水蒸気が壁の中へ入っていこうとします。これを手前で止めるため、防湿層は断熱材の室内側（高温・高湿側）に設けます。屋外側ではありません。

反対に屋外側は、入ってしまった湿気を逃がすために通気層を設けます。「防湿は室内側、排湿（通気）は屋外側」とセットで覚えます。

• 露点温度は、絶対湿度を一定に保ったまま空気を冷やし、相対湿度が100％になる温度です。
• 二重サッシの間の結露を防ぐには、屋外側より室内側サッシの気密性を高くします（室内の湿気を間に入れない）。
• 繊維系断熱材は、含水率が増えると断熱性能が低下します（向上ではありません）。

過去問での引っかけ

結露は、温熱・伝熱（No.2・No.4あたり）でくり返し出ます。引っかけは防湿層の位置と、湿気をためる対策をしてしまうパターンです。問題本文は公式PDFで確認できます。

くり返されるのは、防湿層は室内側、含水率が増えると断熱は低下、押入れは襖の断熱でなく通気で対策の3つです。湿気をためる方向の対策は誤り、と考えると見抜けます。

理解度チェック

まとめ

表面結露は表面温度が露点を下回って表面に、内部結露は壁の中で水蒸気が凝縮して起こります。内部結露を防ぐ防湿層は断熱材の室内側、通気層は屋外側です。含水率が増えると断熱は低下、押入れは通気で対策、と押さえれば、結露の問題は外しません。
